JMOD-128-1





JMOD-128-1은 ATmega128 MCU를 이용하여 다양한 기능을 구현하거나 시험해 볼 수 있도록 모듈 형태로 개발된 마이크로콘트롤러 모듈이다. 개발자의 편의를 위하여 소형 모듈에서 프로그램 (ISP) 다운로더 기능을 내장하고 있으며, USB 커넥터 하나로 전원 공급과 ISP 수행, UART (RS232C) 인터페이스를 동시에 처리할 수 있는 기능도 제공한다. ATmega128의 53개 GPIO 전체가 외부 핀으로 연결되어 있으며, 외부공급전원 (VEXT)을 모듈의 공급전원으로 사용할 수도 있도록 하여 3.3V 등, 5V 이하의 입출력 신호 인터페이스도 가능하도록 하였다. 또한, 총 58핀의 인터페이스는 핀 간격이 모두 2.54mm로 되어 있어 일반 브레드보드나 외부 시스템에 쉽게 장착할 수 있도록 하였다.



7가지 특징



1) ATmega128 MCU 모듈형 인터페이스 (2열 x 29핀, 2.54mm 핀헤더 타입)

2) 프로그램 (ISP) 다운로더 내장

3) 53개의 IO 포트 전체에 대한 외부 핀헤더 제공 (브레드보드 장착 편리)

4) USB 케이블 하나로 전원과 ISP, UART (RS232C) 케이블의 3가지 겸용

5) 3.3V ~ 5V의 외부 전원 선택 가능으로 5V 이하 I/O 신호 인터페이스도 가능

6) ATmega128 퓨즈 비트에 대한 쓰기 금지로 안정성 증대

7) 16Mhz 클록 및 리셋 스위치 내장

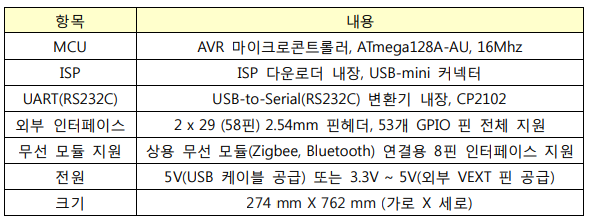

기능 및 규격





https://www.navimro.com/g/00432108/



ATmega128 AVR 기본 모듈 (JMOD-128-1), 제이씨넷, 432108 - 나비엠알오

특징 ATmega128 MCU 58핀 모듈형 인터페이스 프로그램(ISP) 다운로더 내장 53개의 IO 포트 전체에 대한 외부 핀헤더 제공 USB 케이블 하나로 전원과 ISP,... / No.1 기업 전용 쇼핑몰 나비엠알오(NAVIMRO)입니

www.navimro.com
