Annotations

Annotations

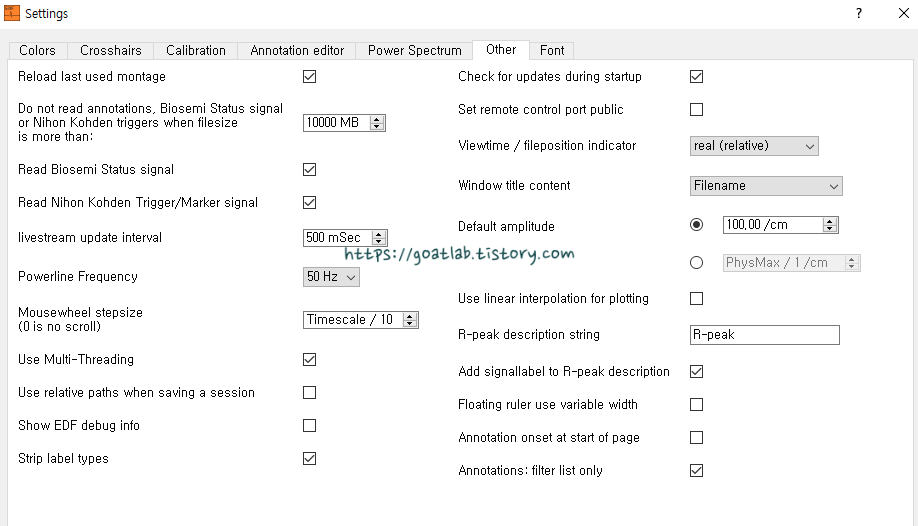

파일에 주석 (이벤트라고도 함)이 포함되어 있으면 주석 창이 나타납니다. 주석 중 하나를 클릭하기만 하면 파일의 해당 위치로 이동한다. 주석 마커는 Settings -> Options -> Other에 있는 옵션에 따라 페이지 시작 또는 중간에 나타난다.





주석 창은 고정 가능하다. 창의 크기뿐만 아니라 위치도 변경할 수 있다. 마우스로 드래그하여 창을 띄울 수도 있다. 주석 창을 닫은 후 Window -> Annotations을 통해 다시 나타나게 할 수 있다. Een annotation/event에는 세 가지 속성이 있다.



onset time duration (optional) description



주석은 특정 신호에 연결될 수 있다. 이것은 설명에 접미사를 추가하여 수행된다 (ex: spindle@@C3 - A1). "@@" 바로 뒤의 문자열은 신호 이름 중 하나여야 한다.



주석 편집기를 사용하여 주석을 생성, 수정 또는 삭제할 수 있다. 주석 목록에서 주석을 마우스 오른쪽 버튼으로 클릭하면 주석에 대해 여러 작업을 수행할 수 있다. 주석 그룹을 필터링할 수 있다. 이러한 필터 작업이 주석 목록 에서만 발생하는지 또는 파형 창에서도 발생하는지 선택할 수 있다. 이 옵션은 Settings -> Options -> Other에 있다.

플로팅 창에서 주석 마커를 마우스 오른쪽 버튼으로 클릭하여 주석 목록에서 선택하거나 (색상이 변경됨) 파형 평균화를 수행한다.



Annotations Filter



주석 목록은 동일한 name/label을 가진 두 개의 연속 주석 사이 의 최대 및 최소 간격 시간을 기준으로 필터링할 수 있다. 주석 목록을 마우스 오른쪽 버튼으로 클릭하고 "Filter Interval Time"을 선택한다. 필터 매개변수를 설정할 수 있는 대화 상자가 나타난다.



Annotation editor



주석 편집기를 사용하여 주석을 생성, 편집 또는 삭제할 수 있다. menu -> Window -> Annotation editor를 통해 편집기를 시작한다. 새 주석을 생성하려면 설명 창에 주석의 텍스트를 작성하고 시작 시간을 설정한다. 기간도 설정할 수 있다. 기간을 알 수 없거나 적용할 수 없는 경우 -1로 설정한다. 그런 다음 "Create" 버튼을 클릭하기만 하면 된다.

수동으로 시작 시간을 입력하는 대신 십자선을 사용할 수 있다. 십자선을 끌어다 놓으면 시작 시간이 자동으로 조정된다. 두 번째 십자선을 사용하여 이벤트 기간을 조정할 수 있다.



기존 주석을 수정하려면 주석 목록에서 주석을 클릭한다. text and/or time을 수동으로 조정하거나 주석 마커를 마우스로 끌어다 놓는다.

주석을 삭제하려면 주석 창에서 주석을 클릭하고 삭제 버튼을 클릭한다 (또는 키보드의 Delete 키를 누름).
"실행 취소"가 없기 때문이다.



주석 편집이 완료되면 menu -> File -> Save에서 파일을 저장한다. 파일은 변경되지 않고 대신 편집된 주석
이 있는 파일의 복사본이 만들어진다.

십자형이 활성화되면 파일을 탐색할 때 onsettime 필드가 업데이트되거나 업데이트되지 않는다. 옵션 메뉴의 설정에 따라 다른다 ("Auto update annotation-editor onsettime"). 이 설정은 Settings -> Options -> Annotation editor에서 찾을 수 있다.
