필터

필터 (Filters)



다양한 필터링 기술을 사용하여 생체의학 신호를 손상시키는 PLI의 영향을 줄일 수 있다. 가장 간단한 필터 설계는 고정 전력선 간섭을 제거하기 위해 무한 임펄스 응답 (IIR) 알고리즘을 사용하는 디지털 필터이다. 그러나 전력선 간섭으로 손상된 ECG 신호는 본질적으로 비정상적이므로 (진폭, 주파수 및 위상이 시간에 따라 변함) IIR 노치 필터는 전력선 주파수 이외의 주파수에서 라인 간섭을 제거하는 데 실질적으로 실패한다. 영국에서는 50Hz, 미국에서는 60Hz이다. 따라서 이 장의 뒷부분에서 설명할 다른 필터링 기술이 사용된다.



FIR 필터 (FIR filters)



유한 임펄스 응답 (FIR) 필터는 이산 시간 필터의 범주 중 하나이다. FIR 필터의 출력은 단순히 과거 입력의 가중 값의 합으로 표현됩니다. 이것은 때때로 이동 평균 필터로 알려져 있다.

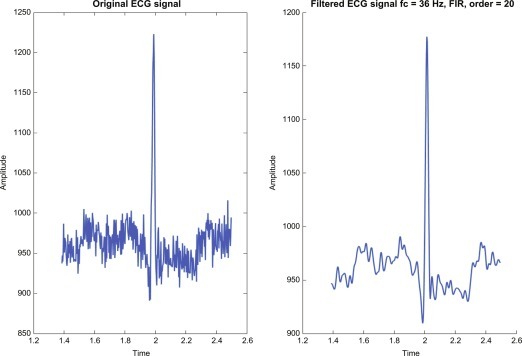

ECG 신호에서 아티팩트를 제거하기 위한 FIR 필터의 적용



주파수 영역 필터 (Frequency domain filters)



최대 평면 필터라고도 하는 버터워스 필터는 가장 일반적으로 사용되는 주파수 영역 필터 중 하나이다. 이는 sharp 주파수 roll-off 특성을 갖는 필터, 주파수 ω에 따라 단조롭게 변화하는 크기 함수 및 다른 전통적인 Chebyshev Type I/Type II 및 타원형 필터와 비교하여 통과대역에서 보다 선형적인 위상 응답을 갖기 때문이다. 따라서 버터워스 필터는 다음과 같은 진폭 응답으로 정의할 수 있다.

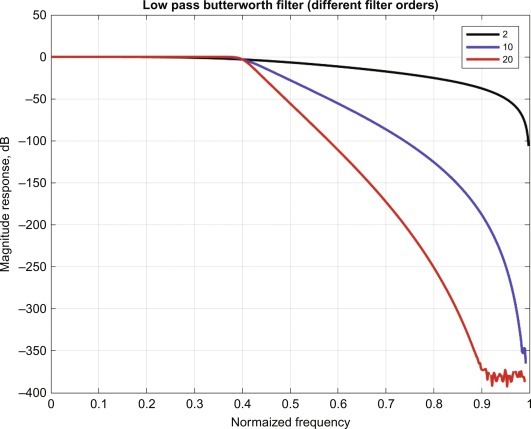

필터 차수가 다른 버터워스 저역 통과 필터
