[Computer Vision] 이미지 컨투어

이미지 컨투어



컨투어 (contour)란 동일한 색 또는 동일한 픽셀값 (강도,intensity)을 가지고 있는 영역의 경계선 정보다. 물체의 윤곽선, 외형을 파악하는데 사용된다.



OpenCV의 findContours 함수로 이미지의 컨투어 정보, 컨투어의 상하구조 (hierachy) 정보를 출력한다. 흑백 이미지 또는 이진화된 이미지만 적용할 수 있다.



images, contours, hierachy  = cv2.findContours(image, mode, method)

image: 흑백이미지 또는 이진화된 이미지 mode : 컨투어를 찾는 방법 cv2.RETR_EXTERNAL: 컨투어 라인 중 가장 바깥쪽의 라인만 찾음 cv2.RETR_LIST: 모든 컨투어 라인을 찾지만, 상하구조 (hierachy)관계를 구성하지 않음 cv2.RETR_CCOMP: 모든 컨투어 라인을 찾고, 상하구조는 2 단계로 구성함 cv2.RETR_TREE: 모든 컨투어 라인을 찾고, 모든 상하구조를 구성함 method : 컨투어를 찾을 때 사용하는 근사화 방법 cv2.CHAIN_APPROX_NONE: 모든 컨투어 포인트를 반환 cv2.CHAIN_APPROX_SIMPLE: 컨투어 라인을 그릴 수 있는 포인트만 반환 cv2.CHAIN_APPROX_TC89_L1: Teh_Chin 연결 근사 알고리즘 L1 버전을 적용하여 컨투어 포인트를 줄임 cv2.CHAIN_APPROX_TC89_KCOS: Teh_Chin 연결 근사 알고리즘 KCOS 버전을 적용하여 컨투어 포인트를 줄임

import cv2
from skimage.data import horse

img_raw = horse().astype('uint8')
img_raw = np.ones(img_raw.shape) - img_raw

img = img_raw.copy().astype('uint8')

images, contours, hierachy = cv2.findContours(img, cv2.RETR_TREE, cv2.CHAIN_APPROX_TC89_KCOS)



컨투어 정보는 컨투어를 구성하는 점들로 이루어진 배열의 리스트다. 리스트의 원소의 갯수는 컨투어의 갯수와 같다.



len(contours)

2

contours[0].shape

(312, 1, 2)

np.squeeze(contours[0])[:5]

array([[350,   9],
       [346,  13],
       [345,  13],
       [339,  19],
       [330,  20]], dtype=int32)

x0, y0 = zip(*np.squeeze(contours[0]))
plt.plot(x0, y0, c="b")
plt.show()



상하구조 (hierarchy)는 1, 0, -1 값으로 이루어진 (컨투어 수 x 4) 크기의 행렬이다.



1번 원소 : 같은 수준의 다음 컨투어의 인덱스. 같은 수준의 다음 컨투어가 없으면 -1 2번 원소 : 같은 수준의 이전 컨투어의 인덱스. 같은 수준의 이전 컨투어가 없으면 -1 3번 원소 : 하위 자식 컨투어의 인덱스. 가장 하위의 컨투어면 -1 4번 원소 : 부모 컨투어의 인덱스. 가장 상위의 컨투어면 -1



다음 값에서 첫 번째 컨투어 라인이 가장 상위 컨투어라는 것을 알 수 있다.



hierachy

array([[[-1, -1,  1, -1],
        [-1, -1, -1,  0]]], dtype=int32)



drawContours 함수를 사용하면 컨투어 정보에서 비트맵 이미지를 만들 수 있다.



drawContours(image, contours, contourIdx, color)

image : 원본 이미지 contours : 컨투어 라인 정보 contourIdx : 컨투어 라인 번호 color : 색상

image = cv2.drawContours(img, contours, 0, 2)

plt.subplot(1, 2, 1)
plt.imshow(img_raw, cmap='bone')
plt.title("원본 이미지")
plt.axis('off')

plt.subplot(1, 2, 2)
plt.imshow(image, cmap='bone')
plt.title("컨투어 이미지")
plt.axis('off')
plt.tight_layout()
plt.show()



이미지 모멘트



이미지 모멘트는 컨투어에 관한 특징 값을 뜻한다. OpenCV에서는 moments 함수로 이미지 모멘트를 구한다. 컨투어 포인트 배열을 입력하면 해당 컨투어의 모멘트를 딕셔너리 타입으로 반환한다. 반환하는 모멘트는 총 24개로 10개의 위치 모멘트, 7개의 중심 모멘트, 7개의 정규화된 중심 모멘트로 이루어져 있다.



Spatial Moments : M00, M01, M02, M03, M10, M11, M12, M20, M21, M30 Central Moments : Mu02, Mu03, Mu11, Mu12, Mu20, Mu21, Mu30 Central Normalized Moments : Nu02, Nu03, Nu11, Nu12, Nu20, Nu21, Nu30



c0 = contours[0]
M = cv2.moments(c0)
M

{'m00': 42355.0,
 'm10': 7943000.166666666,
 'm01': 6115675.833333333,
 'm20': 1914995009.1666665,
 'm11': 1043128904.8333333,
 'm02': 1041817606.0,
 'm30': 517465951777.85004,
 'm21': 233874687443.69998,
 'm12': 169430720481.3,
 'm03': 200904428563.85,
 'mu20': 425412866.6175771,
 'mu11': -103767899.87557864,
 'mu02': 158769774.61250484,
 'mu30': -1219318387.8395386,
 'mu21': -3713125246.697487,
 'mu12': 4020833974.2852783,
 'mu03': 4625649126.278534,
 'nu20': 0.2371380524771235,
 'nu11': -0.0578433790256196,
 'nu02': 0.08850309451896964,
 'nu30': -0.003302595676372647,
 'nu21': -0.010057218449154588,
 'nu12': 0.010890665663146169,
 'nu03': 0.012528843128440374}



컨투어의 면적은 모멘트의 m00 값이고, cv2.contourArea() 함수로도 구할 수 있다.



cv2.contourArea(c0)

42355.0



컨투어의 둘레는 arcLength 함수로 구할 수 있다. 두번째 파라미터인 closed의 의미는 폐곡선의 여부로, 설정한 값이 True 일 때는 컨투어의 시작점과 끝점을 이어 도형을 구성하고 그 둘레 값을 계산한다. False인 경우 시작점과 끝점을 잇지 않고 둘레를 계산한다.



cv2.arcLength(c0, closed=True), cv2.arcLength(c0, closed=False)

(2203.678272008896, 2199.678272008896)



컨투어를 둘러싸는 박스는 boundingRect 함수로 구한다.



x, y, w, h = cv2.boundingRect(c0)
x, y, w, h

(18, 9, 371, 304)

plt.plot(x0, y0, c="b")
plt.plot(
    [x, x + w, x + w, x, x],
    [y, y, y + h, y + h, y],
    c="r"
)
plt.show()



가로 세로 비율은 바운딩 박스에서 구할 수 있다.



aspect_ratio = float(w) / h
aspect_ratio

1.2203947368421053

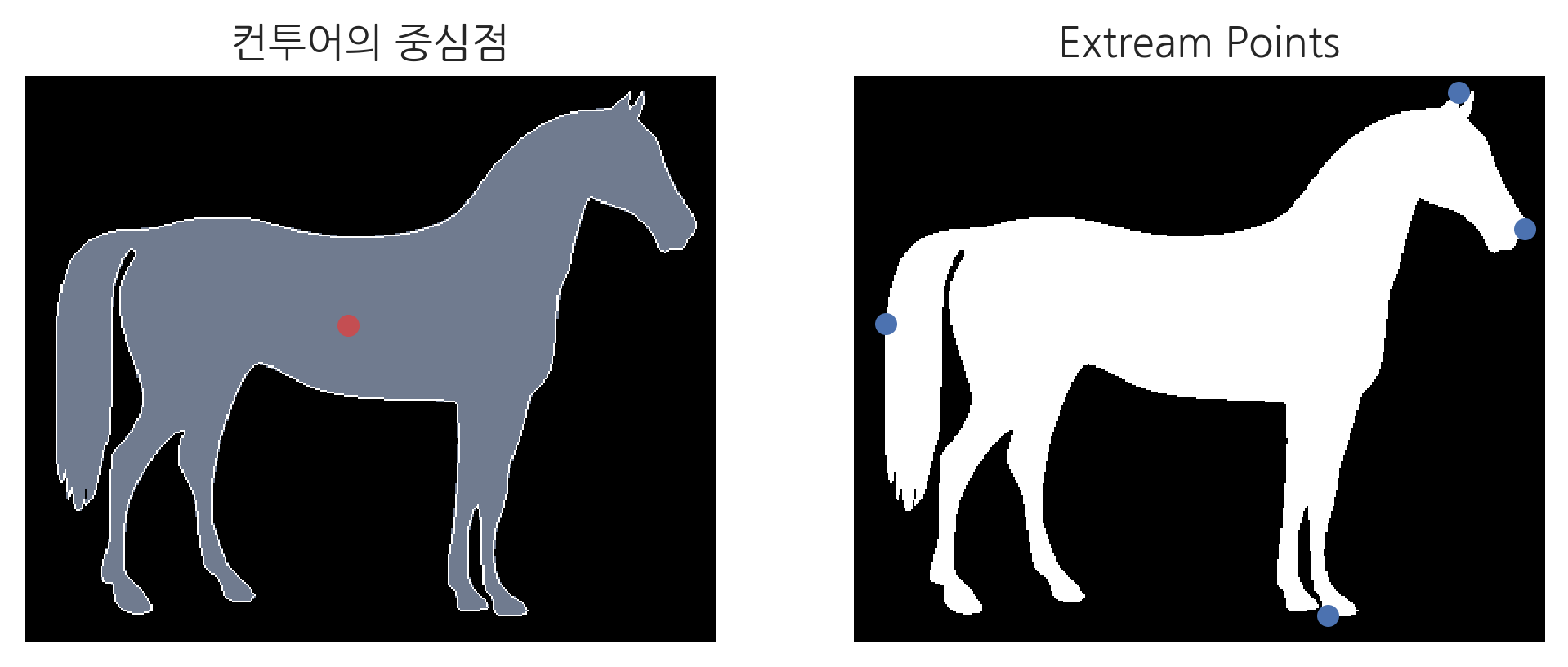

컨투어 라인의 중심점과 좌우상하의 끝점은 다음처럼 구한다.



cx = int(M['m10'] / M['m00'])
cy = int(M['m01'] / M['m00'])
leftmost = tuple(c0[c0[:, :, 0].argmin()][0])
rightmost = tuple(c0[c0[:, :, 0].argmax()][0])
topmost = tuple(c0[c0[:, :, 1].argmin()][0])
bottommost = tuple(c0[c0[:, :, 1].argmax()][0])

plt.subplot(1,2,1)
plt.imshow(image, cmap='bone')
plt.title("컨투어의 중심점")
plt.axis('off')
plt.scatter([cx], [cy], c="r", s=30)

plt.subplot(1,2,2)
plt.imshow(img_raw, cmap='bone')
plt.axis("off")
plt.scatter(
    [leftmost[0], rightmost[0], topmost[0], bottommost[0]],
    [leftmost[1], rightmost[1], topmost[1], bottommost[1]],
    c="b", s=30)
plt.title("Extream Points")

plt.show()
